EMI電磁干擾是什麼？先看懂定義與適用對象

EMI電磁干擾，全名是 Electromagnetic Interference，指的是電子或電氣設備在運作時產生的電磁能量，影響其他設備、線路、訊號或系統正常運作的現象。簡單來說，當一個設備產生的電磁雜訊干擾到另一個設備，就可能形成 EMI 電磁干擾。

EMI 電磁干擾不一定會讓設備完全停止運作，有時候只是造成不穩定的小問題，例如訊號忽強忽弱、螢幕閃爍、感測器數值飄移、通訊中斷、音訊出現雜音，或產品在測試時無法通過相關規範。這些問題看起來分散，背後卻可能都與電磁干擾有關。

EMI 電磁干擾通常分成哪幾種？

EMI 通常可以從傳播方式分成兩大類：一種是傳導干擾，另一種是輻射干擾。傳導干擾會透過電源線、訊號線、接地線或連接器傳遞；輻射干擾則是透過空間中的電磁波影響周邊設備。兩者可能單獨發生，也可能同時存在。

從產品設計角度來看，EMI 電磁干擾常見於電源供應器、馬達驅動器、變頻器、無線通訊設備、工業控制系統、醫療儀器、車用電子、伺服器設備、消費性電子與各類高速數位電路。只要設備中有電流快速變化、訊號高速切換或高頻元件，就可能需要考慮 EMI 問題。

誰需要了解 EMI 電磁干擾？

EMI 電磁干擾不只和研發工程師有關，產品經理、硬體設計人員、機構設計人員、測試工程師、品保單位、工廠設備維護人員，以及需要把產品送測或出口的企業，都應該具備基本概念。因為 EMI 問題如果在產品後期才被發現，通常會增加修改成本、延誤上市時程，甚至影響產品穩定度與客戶信任。

為什麼需要重視 EMI電磁干擾？常見情境與痛點

很多企業會在產品測試失敗、設備不穩或客戶現場發生問題後，才開始回頭處理 EMI 電磁干擾。但 EMI 並不是最後才補救的問題，而是應該在設計、打樣、測試與量產階段就同步考量。越早處理，越容易用低成本方式改善；越晚才修，通常越容易牽動整體設計。

1. 產品可能無法通過測試

電子產品在上市、出口或進入特定市場前，常需要符合相關電磁相容性要求。若 EMI 電磁干擾超過允許範圍，產品可能需要重新修改電路、外殼、濾波設計或線材配置。這不只影響測試費用，也可能拖延專案時程。

2. 設備運作可能出現不穩定

EMI 電磁干擾會造成各種不容易追查的異常，例如控制器偶發重啟、感測器數值不準、通訊斷線、觸控失靈、螢幕閃爍或音訊出現雜訊。這類問題最麻煩的地方在於不一定每次都能重現，現場環境一改變，問題就可能消失或重新出現。

3. 會影響產品品質與品牌信任

對使用者來說，他們不會知道背後是不是 EMI 電磁干擾，只會覺得產品不好用、不穩定或容易故障。當產品在客戶現場出現干擾問題，售後成本、退換貨壓力與品牌形象都可能受到影響。

4. 工業現場更容易放大問題

工廠、機房、自動化產線與機電整合環境中，常同時存在馬達、變頻器、電源供應器、高壓設備、長距離線材與多種控制訊號。這些條件都可能讓 EMI 電磁干擾更複雜。如果沒有做好接地、隔離與線路規劃，就容易出現現場裝機後才發現的問題。

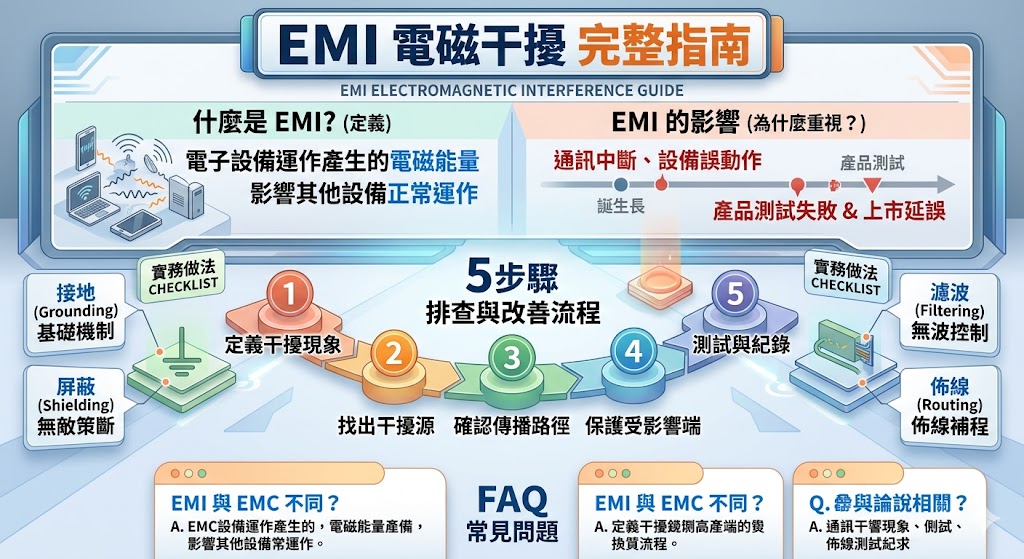

EMI電磁干擾怎麼做？5步驟排查與改善流程

EMI 電磁干擾的處理不適合只靠猜測。有效做法是先確認干擾現象，再找出來源、路徑與受影響端，最後針對問題位置做改善。以下 5 個步驟，適合用在產品開發、測試修正與現場問題排查。

步驟 1：先定義干擾現象

第一步不是馬上加濾波器，而是先把問題描述清楚。例如是開機時異常、運轉一段時間後異常、某個馬達啟動才異常，還是特定通訊頻段出現問題。越能清楚定義 EMI 電磁干擾發生的時間、條件與位置，後續排查效率就越高。

步驟 2：找出可能的干擾源

常見干擾源包含開關電源、馬達、繼電器、變頻器、無線模組、高速處理器、時脈電路、LED 驅動器與大電流負載。若設備中有快速切換、高頻振盪或大電流變化，就應優先列入檢查。

步驟 3：確認干擾傳播路徑

EMI 電磁干擾可能透過電源線、訊號線、接地線、外殼縫隙、連接器或空間輻射傳播。這一步要確認干擾是透過線路傳進來，還是從空間輻射進入設備。如果路徑判斷錯誤，改善措施可能效果有限。

步驟 4：針對受影響端做保護

受影響端可能是感測器、控制器、通訊介面、顯示模組、音訊電路或低電壓訊號線。改善方式包含增加濾波、改善接地、縮短線長、使用屏蔽線、調整線路走向，或強化電路抗干擾能力。重點是不要只壓制干擾源，也要提升被干擾端的耐受度。

步驟 5：測試驗證並建立紀錄

每次修改後都應記錄變更內容與測試結果。很多 EMI 電磁干擾問題需要多次調整才能穩定改善，如果沒有紀錄，就很難判斷哪個方法有效。尤其是產品即將量產時，更應建立可追溯的測試與改善資料，避免之後改版或換料時問題重複發生。

EMI電磁干擾檢查表：問題來源與處理方向

這份檢查表可以作為 EMI 電磁干擾初步排查工具。實務上，問題通常不只來自單一環節，而是多個細節疊加造成。若只改一個元件卻沒有檢查整體接地、佈線與屏蔽，改善效果往往有限。

EMI電磁干擾常見錯誤與避雷重點

EMI 電磁干擾最怕的不是問題難，而是方向錯。很多專案在處理 EMI 時，會反覆修改零件、加材料、換線材，卻沒有先確認真正的干擾來源與傳播路徑，導致時間與成本不斷增加。

• 只靠加濾波器解決所有問題：濾波器有效，但不是萬用解法，若佈線與接地錯誤，效果可能有限。
• 忽略接地品質：接地不是只要接上就好，接地阻抗、路徑與回流方式都會影響 EMI 表現。
• 把強電與弱電線材綁在一起：大電流線、馬達線與敏感訊號線靠太近，容易產生耦合干擾。
• 產品後期才處理 EMI：越晚發現問題，越可能需要修改 PCB、外殼、線材與結構，成本更高。
• 沒有做修改紀錄：每次改動若沒有記錄，後續很難判斷哪個措施有效。
• 只測實驗室，不看現場環境：工廠、機房與實際安裝環境可能比實驗室更複雜。
• 忽略機構設計影響：外殼縫隙、金屬接觸、螺絲位置與屏蔽連續性都可能影響 EMI。

比較好的做法，是把 EMI 電磁干擾視為系統問題，而不是單一零件問題。電路、機構、線材、接地、軟體控制與實際使用環境都可能參與其中。只要從系統角度檢查，通常能更快找出有效改善方向。

EMI電磁干擾進階技巧與最佳實務

若要讓 EMI 電磁干擾改善更穩定，不能只等問題發生才補救，而是要在產品設計初期就導入 EMI 思維。以下幾項做法，適合用在新產品開發、既有產品改版與設備整合專案。

1. 在設計初期就規劃 EMI 對策

EMI 最好不要等到送測失敗才處理。從原理圖、PCB 佈局、外殼設計、線材選型到接地架構，都應該提前納入考量。尤其是高速訊號、大電流迴路、無線模組與電源電路，更需要在設計階段就評估風險。

2. 讓高頻電流回路越小越好

高頻電流回路越大，越容易形成輻射干擾。PCB 設計時應讓關鍵元件距離合理、回流路徑連續，避免訊號跨越分割區或走線過長。這類基礎佈局做得好，後續需要補救的機率會降低。

3. 線材管理要分區與分層

工業設備與機電系統常會因線材配置不當造成 EMI 電磁干擾。建議將電源線、馬達線、通訊線、感測器線與控制線分區配置，避免強弱電長距離平行。必要時可使用屏蔽線、雙絞線或金屬管路降低耦合。

4. 屏蔽設計要注意連續性

屏蔽不是把金屬外殼包起來就結束，真正重要的是導電連續性。外殼接縫、開孔、接觸點、連接器與接地方式都會影響屏蔽效果。如果屏蔽層不連續，干擾仍可能從縫隙或接觸不良處進出。

5. 用測試結果反推設計改善

EMI 測試數據不只是判斷合格與否，也能幫助工程團隊反推問題頻段、可能來源與改善方向。例如特定頻率超標，可能與時脈、開關頻率、線長共振或外殼結構有關。善用測試資料，可以讓改善更有依據。

結論與下一步

EMI電磁干擾是電子產品與機電設備中很常見、也很容易被低估的問題。它可能影響訊號品質、產品穩定性、測試結果與使用者體驗。若只在問題發生後才補救，通常會增加修改難度與專案成本。

比較理想的做法，是從設計初期就把 EMI 納入考量，並在產品開發過程中同步檢查電源、接地、佈線、屏蔽、濾波與機構設計。當問題發生時，也應透過「干擾源、傳播路徑、受影響端」三個方向系統化排查，而不是只靠單一零件補救。
